　　常州東方物流工程有限公司已有二十多年從事設計、生產各類貨架系統工程的歷史，完成了數千個倉儲項目，積累了豐富的經驗，形成了各類貨架的產品系列。如有需要請致電 0519-88604229。

　　儲存設備型式種類繁多，因儲存物品形狀、重量、體積、包裝型式等特性的不同，其使用的儲存方式也不相同。例如流體使用桶裝包裝適用重力架，一般散品使用袋裝或箱裝包裝適用輕型貨架，而長形對象如鋼材、木材則適用懸臂式貨架。

　　一般物流中心之儲存設備，主要是以單元負載( Unit Load ) 之托盤儲存方式為主，配合各種揀貨方式的需要，另有以容器及單品的儲存設備。本文將以這一類的儲存設備為主，加以探討比較，以期做為物流中心規劃時，儲存設備選用設計之參考。

　　儲存設備以儲存單位分類，可大致區分為托盤、容器、單品及其它等四大類。每一類型因其設計結構之不同，又可分為很多種型式，如圖 1-1 儲存設備體系所示。下文將逐一的介紹各型設備的功能規格與特點，并說明常用各型儲存設備之設計方式及選用參考。

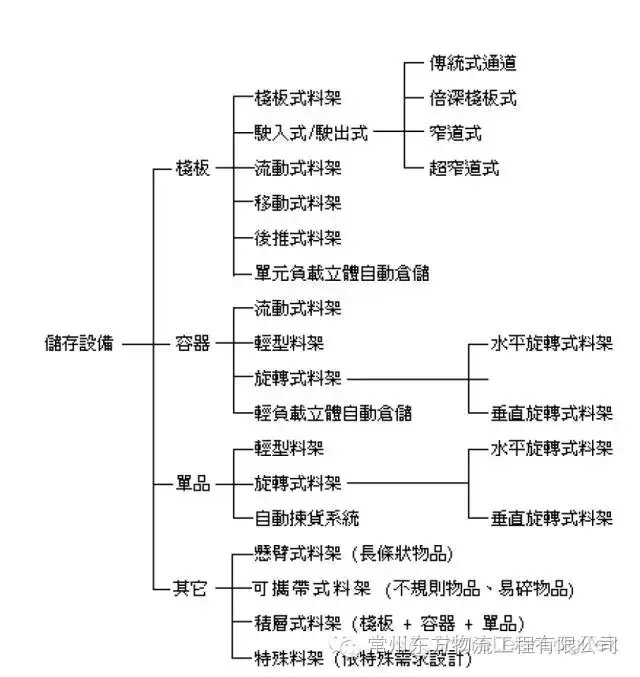

圖 1-1 儲存設備體系

托盤貨架( Pallet Rack )
　　托盤貨架(圖1-2)是使用^普遍的一種貨架，提供 100％的存取性，并且有很好的揀取效率。但相對地此種貨架的儲存密度較低，需要較多的信道 ( Aisle )。一般可依其存取信道的寬度，區分為傳統式信道、窄道式信道及超窄道式信道，后者需配合適當型式的堆高機使用。其特點為：
1. 適合中種、多樣、中量保管。
2. 適合 ABC 分類中的 BC 級商品。
3.一般使用 3-5 層，貨架高度受限，一般在 6 m以下。
4. 可任意調整組合。
5. 架設施工簡易、費用經濟。
6.出入庫存取不受物品先后順序之限。
7. 適用于一般堆高機存取。
8.貨架撐腳需加裝堆高機防撞裝置。

圖 1-2 托盤貨架

　　一般在選用托盤式貨架時，需考慮單元負載的尺寸、重量以及疊放的層數，以決定適當?shù)闹е皺M梁尺寸，圖 1-2 所示托盤貨架為一般常用之托盤疊放方式，即一個橫梁開口，存放二個托盤。此種托盤貨架一般高度在 4～6 m ，并需配合使用電動跨立式( Straddle Type ) 堆高機來存取作業。
1.1 托盤貨架使用技巧
(1) 背面連結桿的活用

　　背面連結桿用于兩列貨架背對背之間的連結，以增加整體的強度。以下圖 1-3背面連結桿的活用為例，承載物深度 1,150 mm ，支柱架深度 1,000 mm ，如選用背面連結桿長度 100 mm ，則會造成承載物突出于貨架，因此可選用 300 mm長度，則可解決上述問題。

圖 1-3 背面連結桿的活用

(2) 貨架尺寸之訂定
托盤貨架的尺寸訂定標準如圖1-4 所示，側邊托盤與支柱及托盤與托盤的間隔(A)在 100mm 以上，間隔愈大則愈容易作業。承載物與橫梁的間隔(B)在80～100 mm 以上。

圖 1-4 貨架尺寸標準

 (3) ^上層橫梁的存取位置

堆高機的^大舉升高度會高出^上層橫梁位置 200 cm 以上，如圖 1-5 所示。因此^上層橫梁位置需與天花板至少要有 230 cm 以上的間隙。

(4) 支柱架之選定基準
支柱架的耐荷重，須以^下層存取位置所承受的負荷來決定。支柱架的選定例子如下圖 1-6 所示，^下層支柱架承受的荷重為 6,000 kg ，^下層橫梁的高度為 1,100 mm ，因此可由此兩因素對照右圖而選定中量級的支柱架。

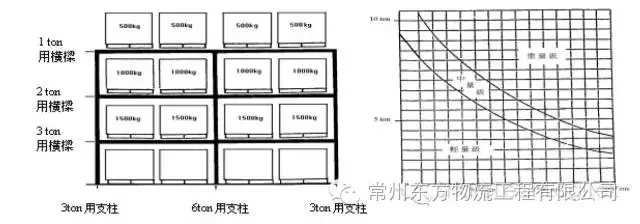

圖 1-6 支柱架選定基準

 1.2 貨架結構

(1) 支柱與橫梁的組裝
利用橫梁端部卡鉤套入支柱卡槽(圖 1-7 )，組裝快速方便。

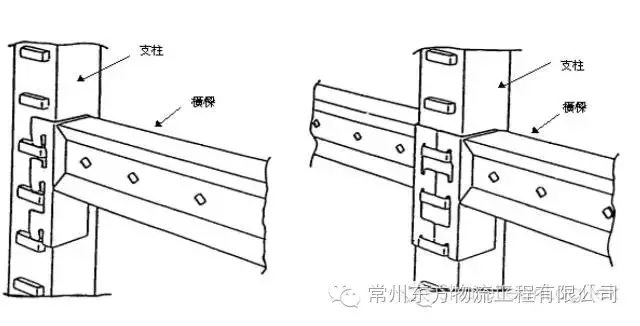

圖 1-7 支柱與橫梁的組裝

 (2) 托盤支撐梁

一般為增加橫梁的剛性，會于一固定距離鎖上一支撐梁。圖 1-8 所示為其組裝方式。

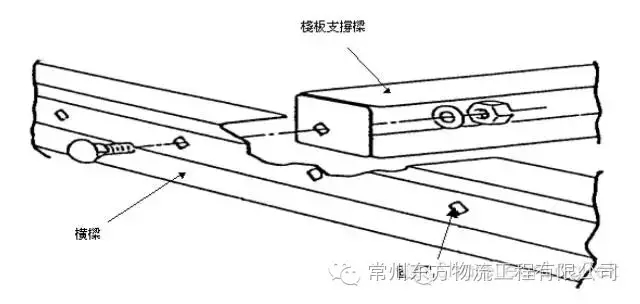

圖 1-8 托盤支撐梁之固定方式

 (3) 支柱架

支柱架斷面形狀的設計各家制造商均有其設計上的考慮，使其承受負載時有足夠的強度，不會產生變形。支柱上每隔一定長度會有一卡槽，使與橫梁組裝時更具有可變化性(如圖 1-9 所示)。一般貨架制造商在設計支柱架，會設計各種不同高度、寬度等規格的組合，以滿足各種貨架組裝的需求，并搭配不同的斷面厚度，可分為重量級、中量級和輕量級等三種。

圖 1-9 支柱架的設計

(4) 橫梁
橫梁斷面形狀的設計也是非常多樣，設計上的主要考慮，是使負荷時產生^少的撓曲變形。橫梁端部有卡鉤可與立柱組裝(如圖 1-10 所示)，而橫梁上有固定孔可組裝托盤支撐梁。另需有防撞設計，以防止堆高機作業時不小心頂?shù)綑M梁時，造成與立柱的脫離，一般會使用卡鉤方式設計(如圖 1-11 所示)。

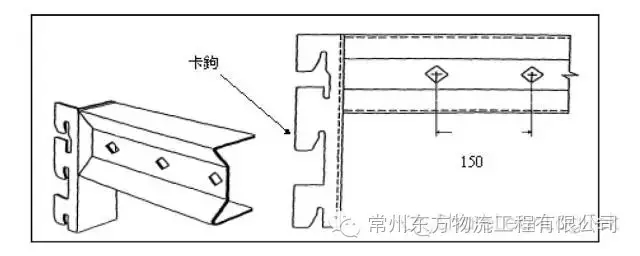

圖 1-10 橫梁的卡鉤設計

圖 1-11 橫梁的防撞擊脫落設計
